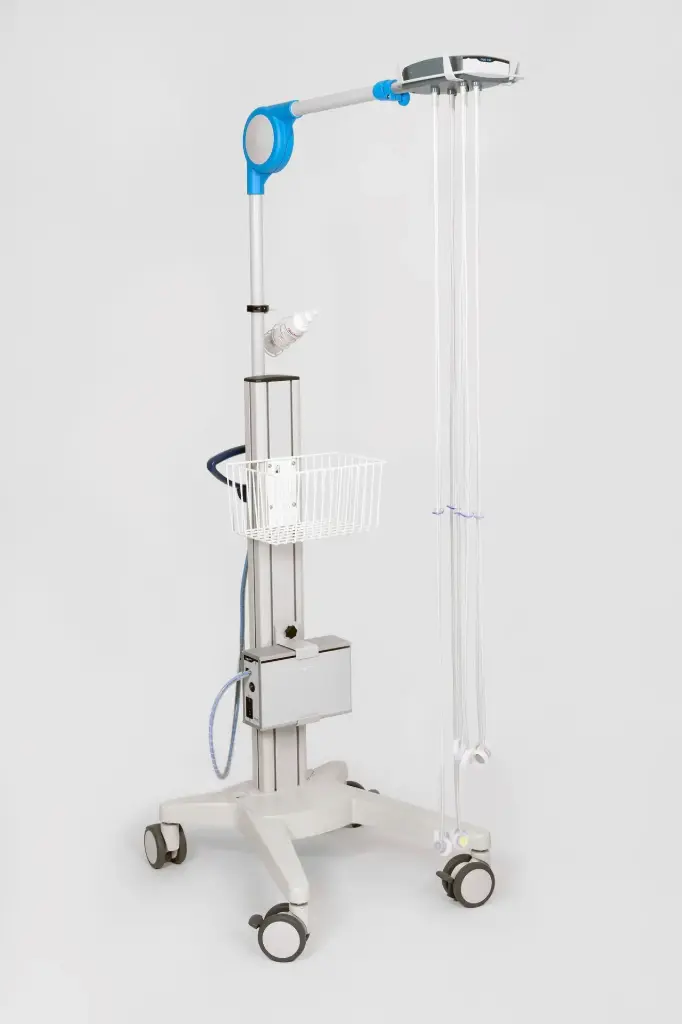

Ergo Vac aspiratiesysteem voor ECG op gearticuleerde arm
Het Ergo Vac zuigsysteem revolutioneert rust- en stress-ECG-opnames. Snel, stil en zeer nauwkeurig, het zorgt voor optimale signaalconditionering over 10 afleidingen, terwijl maximaal patiëntcomfort en hygiëne worden gegarandeerd. Een innovatieve en ergonomische oplossing voor veeleisende klinische omgevingen.
Het Ergo Vac zuigsysteem wordt verkocht zonder de wieled onderstel. Deze is beschikbaar als OPTIE onder referentie EVLT-CVU.
Référence |
MBN360000 |
Tags |
Bijbehorende categorieën: Algemene medische diagnostische apparatuur > Elektrocardiografen > Ergo Vac zuigsysteem voor ECG op gearticuleerde arm
Kenmerken
- 10-pools ECG-zuigsysteem: elektrodentoestel met onderdruk voor ECG-opnames in rust en onder belasting, compatibel met alle soorten ECG-apparatuur.
- Optimale signaalcwaliteit: uitstekende geleiding over 10 uitgangen, wat betrouwbare en nauwkeurige tracés waarborgt.
- 5 regelbare zuigniveaus: regelbare onderdruk van 100 tot 250 mbar, met totaalbereik van 0 tot 500 mbar, voor nauwkeurige aanpassing aan patiëntmorfologie.
- Luchtflow met hoge prestaties: debiet van 0 tot 5,5 l/min wat snelle en stabiele elektrodenfixatie waarborgt.
- Ag/AgCl-elektroden met siliconen zuigkappen: zachte siliconen zuigkoepels en zilver/zilverchloride-sensoren voor uitstekende geleiding en verbeterd huidcomfort.
- Geïntegreerde uitblazeerfunctie: afvoer van vocht en onzuiverheden voor verbeterde hygiëne en vereenvoudigd onderhoud.
- Interne kabelrouting: beschermde bekabeling binnen de arm voor maximale operationele veiligheid, verminderd onderhoud en geoptimaliseerde hygiëne.
- Intuïtieve bediening: bediend via 4 knoppen met LED-statusindicatoren, eenvoudig en snel gebruik in klinische praktijk.
- Compacte en stille pompmodule: afmetingen 245 × 175 × 82 mm, gewicht 2,4 kg (3,5 kg met batterij), bijzonder discreet werkende.
- Voeding via netwerk of batterij (optioneel): 100–240 VAC, 30 VA; loodaccu met ongeveer 800 oplaadcycli, autonomie en volledige oplading in ca. 3,5 uur.
- Ergonomische telescopische arm: in hoogte verstelbaar, rotatie tot 300° (270° voor LT-versie), optimale aanpassing aan werkomgeving.
- Lengtes aangepast aan praktijk: systeemkabel 1,9 m; bedieningskabel 1,5 m; slang 1,5 m.
- 15-lijnige ECG-verbinding: conform IEC-norm voor universele compatibiliteit.
- Flexibele montage: installatie op karretje (optioneel), tafel of wand, met verschillende bevestigingen beschikbaar volgens vereisten.
- Naleving van medische normen: IEC/EN 60601-1, IEC/EN 60601-1-2 (EMC), klasse I, CE-conformiteit volgens verordening 2017/745/EU.
- Gecontroleerde gebruiksomstandigheden: omgevingstemperatuur 10–50 °C, relatieve luchtvochtigheid 30–75% niet-condenserend, druk 700–1060 hPa (binnenshuis, IPX0).
- OPTIONEEL: EVLT-CVU karretje met wielen
Snel te installeren, stil in gebruik en opmerkelijk betrouwbaar: ECG wordt een eenvoudig, nauwkeurig en volkomen gecontroleerd procedure.
| Technische specificaties | Details |
|---|---|
| Handelsnaam | ergo vac / ergo vacLT |
| Apparaattype | ECG-zuigsysteem |
| Aantal polen | 10 polen |
| Compatibiliteit | Geschikt voor alle soorten ECG-apparatuur |
| Gebruik | ECG-metingen in rust en onder belasting |
| Uitblazeerfunctie | Uitblazeerfunctie voor afvoer van vocht en onzuiverheden (hygiënefunctie) |
| Signaalcwaliteit | Zeer goede signaalcwaliteit voor 10 uitgangen |
| Bediening | Bediening via vier knoppen met LED-statusaanduiding |
| Vacuümaanpasssing | Regelbaar vacuümprestatie tussen 100 en 250 mbars in vijf stappen |
| Zuigniveaus (patiëntmodule) | 5 zuigniveaus: 100 – 250 mbars |
| Zuigbereik (pompmodule) | 0 – 500 mbars |
| Luchtdebiet | 0 – 5,5 l/min |
| Pompmodule – Afmetingen | 245 × 175 × 82 mm |
| Pompmodule – Gewicht | 2,4 kg (zonder accu) / 3,5 kg (met accu) |
| Elektrische voedingsspanning | 100 – 240 VAC |
| Vermogen | 30 VA |
| Batterij (optioneel) | Loodaccu |
| Batterijduur | Ongeveer 800 oplaadcycli |
| Oplaadduur 100% | Ongeveer 3,5 uur |
| Opladen tijdens gebruik | Ongeveer 3,5 uur |
| Omgevingscriteria – Omgevingstemperatuur | 10 – 50 °C; opslag bij 10 – 40 °C |
| Omgevingscriteria – Relatieve luchtvochtigheid | 30 – 75% (niet-condenserend) |
| Omgevingscriteria – Luchtdruk | 700 – 1060 hPa |
| Systeemkabel | 1,9 m |
| ECG-verbinding | 15 lijnen in overeenstemming met IEC-norm |
| Bedieningskabel | 1,5 m |
| Slang | 1,5 m |
| Kabelrouting | Interne kabelrouting (beschermde interne bedrading voor verbeterde hygiëne, verminderd onderhoud en maximale operationele veiligheid) |
| Elektroden – Materiaal | Ag/AgCl (zilver-zilverchloride), siliconen zuigkoepel |
| Zuigkappen | Zachte siliconen zuigkappen |
| Telescopische arm | In hoogte verstelbaar |
| Bovenste sectie | Beweegbaar |
| Draaibereich | 300° |
| Ergo vac-frame – Lengte | 730 – 1060 mm |
| Ergo vac-frame – Hoogte | 620 mm |
| Ergo vac-frame – Rotatie | 300° |
| Ergo vacLT-frame – Lengte | 505 – 945 mm |
| Ergo vacLT-frame – Hoogte | 835 mm |
| Ergo vacLT-frame – Rotatie | 270° |
| Beschikbare bevestigingen | Montage op karretje (optioneel), tafel of wand; klantspecifieke ondersteuningen beschikbaar |
| Pompmodule | Compact, stil, absorberend |
| Veiligheidsnorm | IEC/EN 60601-1 |
| EMC | IEC/EN 60601-1-2 |
| Beschermingsklasse | Klasse I in overeenstemming met IEC/EN 60601-1 |
| Conformiteit / Classificatie | CE / I in overeenstemming met verordening 2017/745/EU |
| Beschermingsgraad | Dit apparaat is niet bestemd voor buitengebruik (IPX0) |
| Leveringsinhoud | Ergo vac-zuigsysteem geleverd met volledige handleiding (gebruikshandleiding, veiligheidsinstructies en praktisch advies) |
