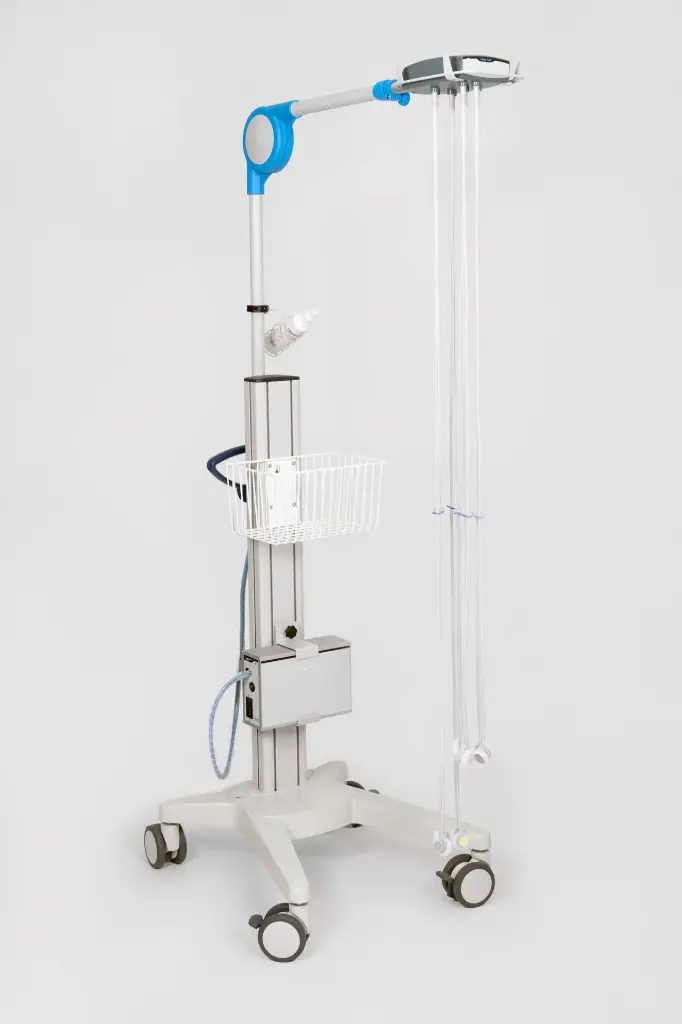

Système d'aspiration Ergo Vac pour ECG sur bras articulé
Le système d’aspiration Ergo Vac révolutionne la réalisation des ECG au repos et à l’effort. Rapide, silencieux et d’une grande précision, il assure une qualité de signal optimale sur 10 pôles tout en garantissant confort patient et hygiène maximale. Une solution innovante et ergonomique pour les environnements cliniques exigeants.
Le système d'aspiration Ergo Vac est vendu sans le chariot à roulettes. Ce dernier est proposé en OPTION sous la référence EVLT-CVU.
Référence |
MBN360000 |
Tags |
Caractéristiques
- Système d’aspiration pour ECG 10 pôles : dispositif à électrodes par dépression pour enregistrements ECG au repos et à l’effort, compatible avec tous types d’appareils ECG.
- Qualité de signal optimale : excellente conductivité sur 10 évacuations, assurant des tracés fiables et précis.
- 5 niveaux d’aspiration réglables : dépression ajustable de 100 à 250 mbar, avec plage globale de 0 à 500 mbar, pour une adaptation précise à la morphologie du patient.
- Débit d’air performant : flux de 0 à 5,5 l/min garantissant une fixation rapide et stable des électrodes.

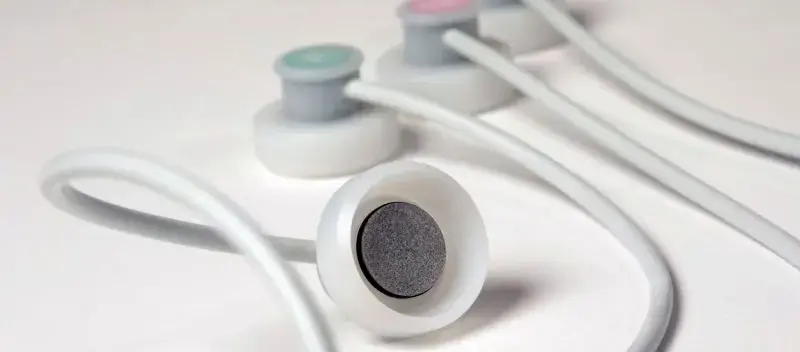

- Électrodes Ag/AgCl avec ventouses silicone : dômes d’aspiration souples en silicone et capteurs argent/chlorure d’argent pour une excellente conductivité et un confort cutané accru.
- Fonction de soufflage intégrée : évacuation de l’humidité et des impuretés pour une hygiène renforcée et une maintenance facilitée.
- Passage interne des câbles : câblage protégé à l’intérieur du bras pour une sécurité de fonctionnement maximale, moins d’entretien et une hygiène optimisée.

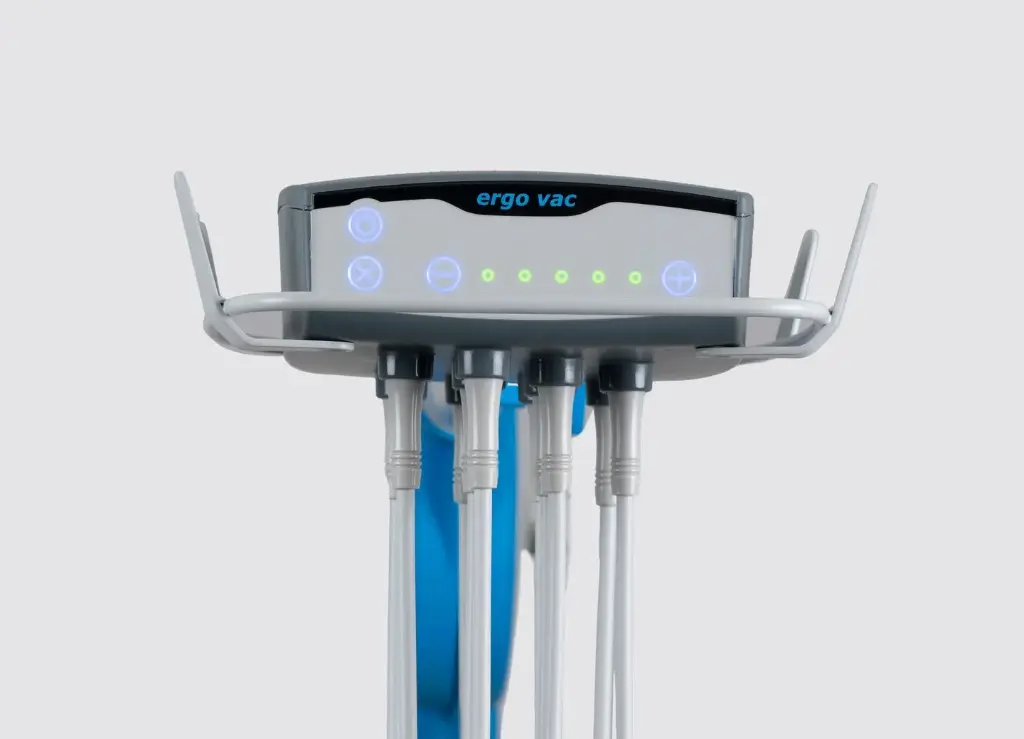

- Commande intuitive : pilotage via 4 touches avec indicateurs LED d’état, utilisation simple et rapide en pratique clinique.
- Module de pompe compact et silencieux : dimensions 245 × 175 × 82 mm, poids 2,4 kg (3,5 kg avec batterie), fonctionnement particulièrement discret.
- Alimentation secteur ou batterie (option) : 100–240 VAC, 30 VA ; batterie plomb avec environ 800 cycles, autonomie et charge complète en env. 3,5 heures.
- Bras télescopique ergonomique : réglable en hauteur, rotation jusqu’à 300° (270° pour version LT), adaptation optimale à l’environnement de travail.
- Longueurs adaptées à la pratique : câble système 1,9 m ; câble de commande 1,5 m ; conduites 1,5 m.
- Raccordement ECG 15 voies : conforme au standard IEC pour une compatibilité universelle.
- Montage flexible : installation sur chariot (en option), table ou mur, avec différentes fixations disponibles selon les besoins.
- Conformité aux normes médicales : IEC/EN 60601-1, IEC/EN 60601-1-2 (CEM), Classe I, conformité CE selon règlement 2017/745/UE.
- Conditions d’utilisation maîtrisées : température ambiante 10–50 °C, humidité 30–75 % non condensante, pression 700–1060 hPa (usage intérieur, IPX0).
- EN OPTION : chariot à roulettes EVLT-CVU
Rapide à installer, silencieux à l’usage et d’une fiabilité remarquable : l’ECG devient un geste simple, précis et parfaitement maîtrisé.
| Caractéristique techniques | Détails |
|---|---|
| Dénomination commerciale | ergo vac / ergo vacLT |
| Type d’appareil | Système d’aspiration pour ECG |
| Nombre de pôles | 10 pôles |
| Compatibilité | Convient pour tous les types d’appareils à ECG |
| Utilisation | Mesures ECG au repos et à l’effort |
| Fonction de soufflage | Fonction de soufflage pour évacuer l’humidité et les impuretés (fonction hygiénique) |
| Qualité de signal | Très bonne qualité de signal pour 10 évacuations |
| Commande | Commande par quatre touches avec indication d’état par LED |
| Réglage du vide | Performance sous vide réglable entre 100 et 250 mbars en cinq paliers |
| Niveaux d’aspiration (module patient) | 5 niveaux d’aspiration : 100 – 250 mbars |
| Plage d’aspiration (module de pompe) | 0 – 500 mbars |
| Débit d’air | 0 – 5,5 l/min |
| Module de pompe – Dimensions | 245 × 175 × 82 mm |
| Module de pompe – Poids | 2,4 kg (sans accumulateur) / 3,5 kg (avec accumulateur) |
| Alimentation électrique | 100 – 240 VAC |
| Puissance | 30 VA |
| Batterie (en option) | Batterie en plomb |
| Durée de vie batterie | Environ 800 cycles de charge |
| Durée de charge à 100 % | Environ 3,5 heures |
| Charge durant utilisation | Environ 3,5 heures |
| Critères d’environnement – Température ambiante | 10 – 50 °C ; stockage à 10 – 40 °C |
| Critères d’environnement – Humidité relative de l’air | 30 – 75 % (non condensante) |
| Critères d’environnement – Pression de l’air | 700 – 1060 hPa |
| Câble de système | 1,9 m |
| Raccordement ECG | 15 voies en accordance avec le standard IEC |
| Câble de commande | 1,5 m |
| Conduite | 1,5 m |
| Passage des câbles | Passage des câbles à l’intérieur (protégé à l’intérieur pour plus d’hygiène, moins d’entretien et une sécurité de fonctionnement maximale) |
| Électrodes – Matériel | Ag/AgCl (argent-chlorure d’argent), dôme d’aspiration en silicone |
| Ventouses | Ventouses souples en silicone |
| Bras télescopique | Réglable en hauteur |
| Partie supérieure | Mobile |
| Plage de pivotement | 300° |
| Herse ergo vac – Longueur | 730 – 1060 mm |
| Herse ergo vac – Hauteur | 620 mm |
| Herse ergo vac – Rotation | 300° |
| Herse ergo vacLT – Longueur | 505 – 945 mm |
| Herse ergo vacLT – Hauteur | 835 mm |
| Herse ergo vacLT – Rotation | 270° |
| Fixations disponibles | Montage sur chariot (option), table ou mur ; supports spécifiques aux besoins du client disponibles |
| Module de pompe | Compact, silencieux, absorbant |
| Norme de sécurité | IEC/EN 60601-1 |
| CEM | IEC/EN 60601-1-2 |
| Classe de protection | Class I en accordance avec IEC/EN 60601-1 |
| Conformité / Classification | CE / I conformément au règlement 2017/745/UE |
| Indice de protection | Cet appareil n’est pas prévu pour une utilisation à l’extérieur (IPXO) |
| Contenu de livraison | Système d’aspiration ergo vac livré avec manuel complet (mode d’emploi, consignes de sécurité et conseils pratiques) |
